PBR全稱(Physicallly-Based Rendering)。籠統的說，就字面含義可以看出，這是一種基于物理規律模拟的一種渲染技術。最早用于電影的照片級真實的渲染。近幾年由于硬件性能的不斷提高，已經大量運用于PC遊戲與主機遊戲的實時渲染。
在PBR（Physically Based Rendering）的概念出現前，若想渲染出一張高質量的圖，需要機械化的死記各種參數，反複調節光照來讓材質表現效果看上去比較真實。然而由于傳統渲染器這種“真實”是基于烘焙貼圖來實現的，因此環境光、物體位置必須保持不變。人們當然不滿足于一張定格的畫面，尤其是在遊戲引擎中，因此催生了 Physically Based Rendering 這種渲染方法，PBR問世後拯救了千千萬的CG工作者，從此隻需分析物體自身物理屬性即可，無論物體位置、光照如何改變，你隻要給模型正确的參數設定，它必然不會出錯。目前很多三維軟件已采用了PBR，如Blender、C4D、Houdini 等，它是實時渲染的基礎，所以今後三維軟件的發展趨勢絕對離不開PBR。
基于物理的渲染（PBR）是指使用逼真的陰影/光照模型以及測量的表面值來準确表示真實世界的材料的概念。 PBR更多的是一個概念，而不是一套嚴格的規則，因此，PBR系統的确切實現往往會有所不同。
PBR工作原理
了解 PBR 首先從為何我們能看到色彩缤紛的世界開始，現實生活中任何光都以電磁波形式在空間傳播的一個或多個光子彙聚而成，光子打到物體上，進行反射、折射後擊中我們的視網膜上的感光細胞後，經過一系列的物理化學變化，轉換成神經沖動，由視神經傳入大腦層的視覺中樞，然後我們就看見這些物體。成千上萬的光子在運動過程中方向相似，但單個光子又因擊中物體的角度不同而有差異，我們便能感受到這個物體的質感。
之所以叫做基于物理的渲染而不是物理的渲染，是因為渲染過程基于物理理論，盡管物理理論很接近現實，但畢竟不是現實。PBR工作原理基于以下理論：
– 微表面模型 –

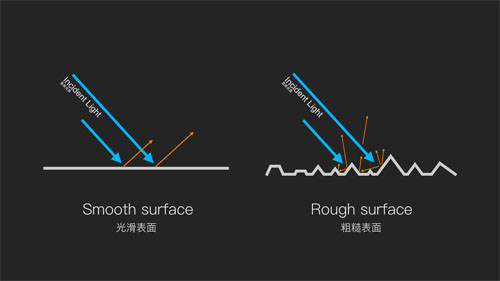

所有的PBR技術都是基于微表面的。這個理論是說任何表面都可以用無數微小的鏡面來描述，表面的粗糙程度越高這些微小的鏡面的朝向區别越大。對于一個物體表面來說更粗糙意味着微表面的朝向更無序，當我們討論光線的高光反射時，這些鏡子一樣的微表面會将相同方向的入射光線朝着不同方向反射出去，形成一個更為寬廣的鏡面反射區域。而對于光滑表面來說，入射光線基本沿着同一方向反射出去，形成更清晰的反射畫面。
從微觀角度來說，沒有任何表面是完全光滑的。我們這裏使用粗糙度這個統計近似數值，來衡量那些比一個像素的覆蓋範圍還小的微表面的粗糙程度。我們根據表面的粗糙度，可以計算得到單個微表面的半角向量（halfway vector）平行于平均半角向量的概率（半角向量是指位于入射光 l 與眼睛向量正中間的單位向量），越多的微表面半角向量相互平行，高光反射則越清晰和強烈。我們使用統計近似把微表面的各種對齊情況統一到0到1之間，形成一個粗糙度參數。粗糙度越高的物體高光部分就越大越模糊，而光滑表面的高光小且亮。
– 能量守恒定律 –
微表面模型采用一種近似的能量守恒：反射出去的光的能量不應該超出入射光的總能量（發光體除外）。從上圖中可以看出，随着粗糙度的增加高光範圍的逐漸增大，亮度是在逐漸降低的，假如無論高光的範圍多大亮度都一樣，那麽這個粗糙表面發射的能量就有些太多了，違反了能量守恒定律。這就是雨夜街道路面上看到的燈光反射要比幹燥的路面上範圍小且明亮的原因。
– 雙向散射分布函數 –

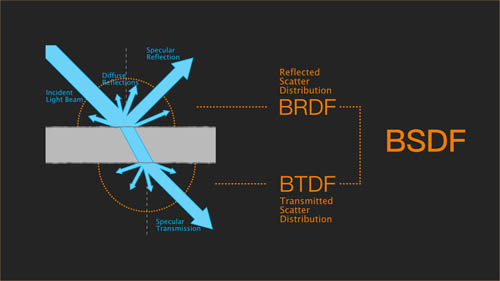

我們為了讓計算機模拟光從物體表面各個位置反射到我們眼中而産生亮度變化，構建了一個光照模型——雙向散射分布函數（Bidirectional scattering distribution function，BSDF），可以分為反射和透射分量 – BRDF（雙向反射分布函數）和BTDF（雙向透射分布函數）。從本質上講，它是一種數學函數，用于确定特定光線在給定角度下被反射（散射）的概率。每次光線反射時，BSDF都會确定光線反射的方向。
