1. 項目概述
園區管道作為能源物資運輸的重要基礎設施，具有規模大、範圍廣、管線種類繁多、空間分布複雜、變化大、增長速度快、形成時間長等特點，更重要的它還承擔着信息傳輸、能源輸送等與生産息息相關的重要功能。
傳統的基于二維模式的管理方式已無法滿足當今人們對地下管網、管線大數據信息分析、表達、應用的實際需要，提出一套基于3D可視化管線管理解決方案。該方案實現的管理系統可有效地将各類管線資源融入在3D平台之中，全面實現管線數據信息的二、三維一體化，以及動态更新與專業屬性數據的整體同步，提高管線工程規劃設計、施工與管理的準确性和科學性。
本系統旨在采用虛拟現實技術與計算機仿真學将園區在計算機中進行三維立體表現，使用戶能夠在園區中進行虛拟漫遊，查看虛拟管道信息，以直觀真實的現場環境表現給用戶。
2. 項目目标
利用虛拟現實技術，構建整個園區的三維可視化管理平台；實現園區動力管道的三維仿真；實現能源管道以及部分設備三維可視化管理。
3. 設計思路

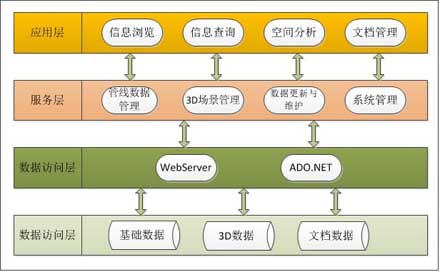

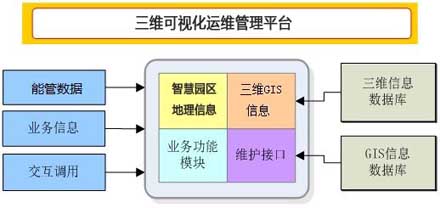

園區數據可視化運維平台綜合運用虛拟現實技術、GIS技術、數據庫技術、海量數據存儲技術、MIS集成技術，結合各類業務數據，形成全局的強大系統功能。具體構架如下圖所示：
本方案的重點是利用3D虛拟現實技術，對三維場景全景展現(包括廠區、廠房、道路、綠化、主要建築物、竣工資料包括的管道信息和供電線路信息等)，實現在三維場景中沉浸式漫遊、管網分層查看、管網信息交互、設備信息維護、設備信息查詢，以及資料的上傳、查看、下載、與3D模型的關聯等。其應用架構如下圖所示：

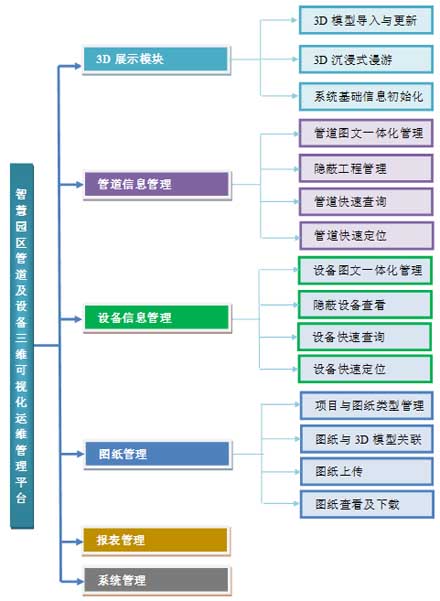

3D可視化管道管理系統功能架構基本上可以劃分為3大模塊，分别為3D可視化管理模塊、資料管理模塊、系統管理模塊。
3D可視化管理模塊主要實現3D場景的集中展示，包括3D模型管理、管理信息管理、沉浸式漫遊、快速定位、設備信息維護、管道信息維護、信息查詢、管網信息交互、查看隐蔽設備、統計分析。
資料歸檔管理模塊以圖紙資料管理為主，包括資料類型的維護、資料的上傳、查看以及下載，并實現資料與3D模型的關聯，可通過3D模型查看與之關聯的資料信息。
系統管理以系統維護為主，實現功能包括登錄管理、人員權限管理、部門管理、人員管理、操作日志管理。
4. 主要功能簡介
a) 3D模型的導入與更新

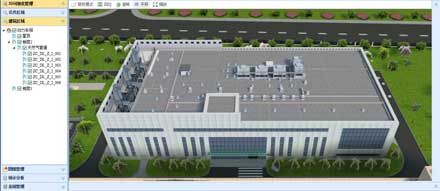

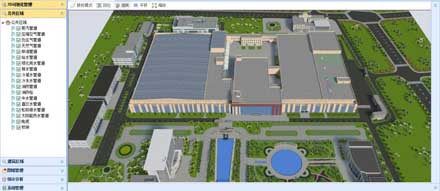

建立全廠區管理對象模型，包括生産車間的設備、管道、生産線等。全廠區模型作為平台管理入口，用戶根據需要選擇車間模型進入對應的管理空間，如：在3D場景中，選擇複烤車間，3D平台展示動力車間外部構造及内部管線、設備布局。
在準确、完整的3D模型基礎上，在系統平台中實現熱力站、複烤車間等區域的3D展示及全方位、多視角的漫遊浏覽，實現三維場景的旋轉、平移、縮放、回位等操作。
b) 系統基礎信息

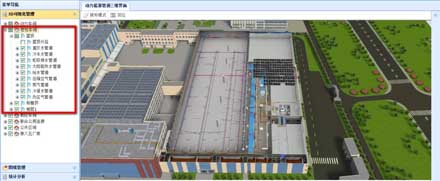

為方便用戶操作及管理，本系統采用“空間分層—管道分類”的管理模式，即按照實際管理範圍對整體3D場景進行劃分，提高管理精度的同時提高管理效率。該模式通過“快速導航”體現。快速導航建立模型層次樹形結構，每個節點對應一個三維模型，通過在樹形結構中快速在三維場景中快速定位對應的三維模型。
針對室内車間，通過快速導航，可查看該車間空間樓層結構，并可查看每層的管道類型，在管道類型節點下方可查看該樓層該類型管道的劃分，并直接定位對應3D模型。
c) 管道圖文一體化管理
管道圖文一體化管理主要實現動力能源管道3D模型與基礎信息的關聯，通過3D模型可查看其基礎參數，亦可通過信息查詢并定位對應3D模型。

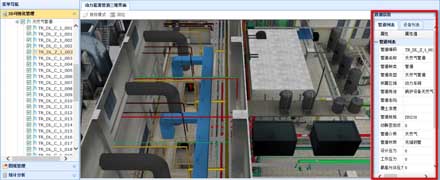

管道基礎參數信息包括能源管道的種類、類型、介質、材質、品牌、規格、設計壓力、制造單位、用途、實施單位、實施單位聯系方式等，如圖所示。用戶可根據需要對基礎參數進行及時維護。
d) 管道快速查詢與定位

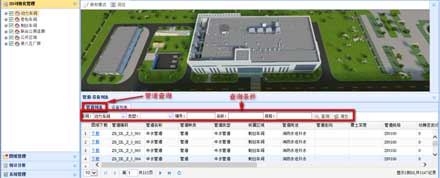

管道快速查詢功能實現通過動力能源管道部分信息查詢對應管理對象的完整信息，查詢過程支持多條件模糊查詢。通過快速查詢，一方面用戶能夠即時掌握并維護管道最新情況；另一方，一旦發生故障，結合快速定位功能，為管道故障處理及時提供數據支持。

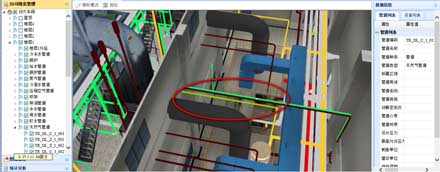

基于查詢結果，在3D場景中快速定位對應3D模型，并高亮展示，如圖3-15所示，使維護人員可快速找到對應管道。在故障處理工程中，可加快故障響應速度及恢複速度，提高企業安全生産效率。
f) 圖紙與3D模型關聯

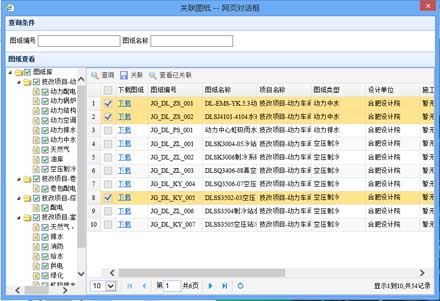

實現資料與3D模型的關聯，可通過3D模型查看與之關聯的資料信息。在三維場景中點擊模型，選擇查看文檔即可查看與之關聯的所有文檔資料，如圖所示。該功能點的目的為加強圖紙的使用性，方便用戶能夠從3D場景中根據模型快速查詢到相關圖紙，降低圖紙的使用難度及維護難度。
h) 報表管理

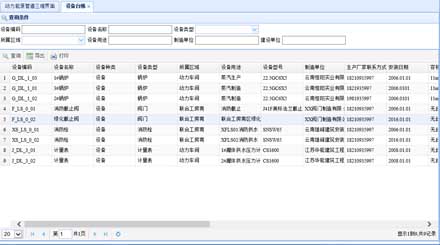

報表管理模塊實現管理對象，包括動力能源管道、設備、閥門、計量表等的基礎信息報表及業務擴展報表。
通過報表形式查看管道及設備的基礎信息詳情，支持多條件查詢，可導出EXCEL表格。
