1. Khronos工業組織标準介紹

Khronos Group團隊成立于2000年1月(yuè),由包括3Dlabs, ATI, Discreet, Evans & Sutherland, Intel, NVIDIA, SGI 和 Sun Microsystems 在内的多家國際知名多媒體行業領導者創立,緻力于發展開放标準的應用程序接口API,以實現在多種平台和終端設備上的媒體創作、加速和回放。

新一代圖形接口,Vulkan-天津馳正科技有限公司

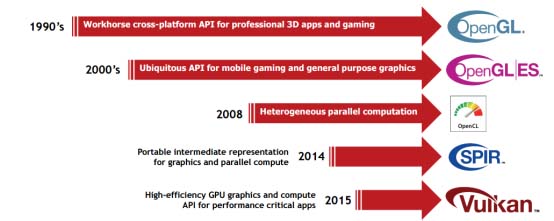

目前該組織包括了所有國際知名的遊戲引擎廠商,GPU廠商,PC廠商和移動芯片廠商等等。在3D圖形領域,Khronos負責OpenGL,OpenGL ES,WebGL,OpenCL,以及新一代接口Vulkan等圖形編程接口标準的制定。

新一代圖形接口,Vulkan-天津馳正科技有限公司

2. Vulkan

目前尚未正式發布的 Vulkan 是開放标準組織Khronos進軍底層圖形 API 領域的重要标志。這項API是輕量級、更貼近底層硬件(close-to-the-metal)的接口,可使GPU驅動軟件運用多核與多線程CPU性能。這也是第一次能讓專業程序設計人員充分發揮TBR(tile based rendering)的優勢,TBR是移動平台最主要的GPU渲染架構。Vulkan能為高級圖形帶來新的性能與效率水平,并能與廣泛部署的OpenGL ES API并存。OpenGL ES API仍将是偏好(hǎo)較高層級接口的程序設計人員的常見選擇。

Khronos Group 總裁Neil Trevett表示:“今天,OpenGL和OpenGL ES已在數十億顆 GPU上得到應用, Khronos将持續演進并維護這些廣受歡迎的3D API。而新的圖形接口Vulkan将能在新型的GPU上提供圖形與運算功能的高效率讀取,使應用程序能直接控制GPU加速,以取得最佳的性能與可預測性。我們很高興開發人員将能在Android設備上使用Vulkan。 ”

新一代圖形接口,Vulkan-天津馳正科技有限公司

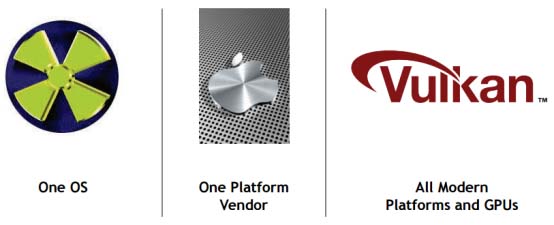

Vulkan是被設計出來運行在各種操作系統平台和GPU的圖形接口,這點與微軟的DirectX和蘋果的Metal标準是不同的。微軟的DirectX隻需要運行在windows平台,而蘋果的Metal也隻需要運行在自己的平台上面。

3. Vulkan特點

3.1. Vulkan跨平台特性

Vulkan支持的操作系統包括:Linux, Windows XP to Windows 10, android等。Vulkan還可以支持主流的GPU,包括:AMD, NVIDIA, Adreno, PowerVR, Mali等桌面GPU和移動GPU。

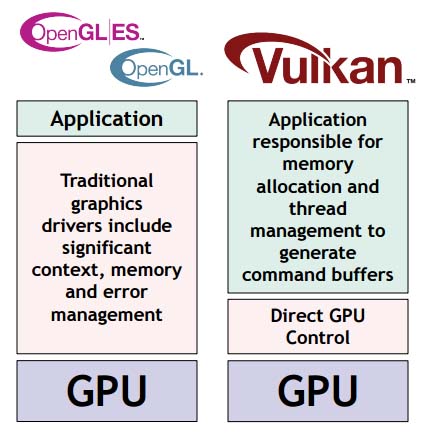

3.2. OpenGL/OpenGL ES與Vulkan比較

如下圖,OpenGL驅動是一個龐大的接口層,應用不是直接的訪問GPU的資源,而必須要按照OpenGL接口的方法去訪問這帶來了如下問題:
複雜的驅動導緻過度的CPU開銷,以及設備運行的不可預測性。這意味着應用不能預測某個接口調用開銷,也就無法優化代碼的運行。
驅動總是開啓錯誤檢測,增加了額外的CPU開銷。事實上如果應用自己做了錯誤檢查,那麽驅動就沒必要再做一遍。
驅動需要編譯鏈接整個shader代碼,這在應用啓動時會占用更多的初始化時間。
桌面系統和移動系統使用不一樣的API接口,OpenGL ES被廣泛應用于移動設備中,但是在桌面系統上面還是使用OpenGL,這使得應用沒法方便的跨平台開發。

新一代圖形接口,Vulkan-天津馳正科技有限公司

Vulkan提出的目的之一就是避免上述OpenGL驅動存在的缺點,。Vulkan的特性如下:
更加簡單的驅動結構,使得開銷更小和更好(hǎo)的設備一緻性。
提供分層架構,使得驅動執行時的正确性驗證和調試信息可以按需加載。在良好(hǎo)驗證的應用情況下,我們可以節省掉錯誤檢測和調試代碼執行的開銷。
Vulkan運行時不需要處理整個shader代碼,而是處理SPIR-V中間代碼。這可以節省shader編譯鏈接的時間。
為移動平台,桌面系統以及嵌入式設備提供統一的API。
Vulkan不負責内存的管理,多線程的管理和并發訪問保護,把這些工作轉移給應用程序去負責,而Vulkan隻需要專注于提供GPU的功能給應用。

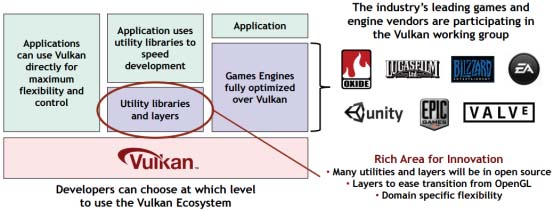

3.3. Vulkan使用場景

Vulkan作為一個緊貼硬件底層的驅動程序,對于應用來說可以提供多種使用場景。
應用程序直接調用Vulkan接口來訪問GPU實現圖形渲染和通用計算,在這種場景下面應用可以獲得最大的靈活性和對GPU的控制權,但是其難度也是最高的。
第二種應用場景是應用程序通過工具庫來調用Vulkan,而不是直接使用Vulkan接口。工具庫對Vulkan接口做一個包裝,使得應用程序更易于使用。這種工具庫的一種實現方式就是直接把Vulkan包裝成OpenGL或者OpenGL ES接口。例如Imagination就計劃提供這樣的工具庫,使得利用OpenGL ES的老應用程序也能順利得在Vulkan接口上面運行,而不需要更改任何代碼。
第三種應用場景就是應用程序直接調用遊戲引擎。因為應用程序不需要考慮如何用Vulkan實現,所以應用程序的實現比較簡單。而專業的遊戲引擎廠商負責優化對Vulkan的調用,使得應用可以獲得Vulkan帶來的性能提升。

新一代圖形接口,Vulkan-天津馳正科技有限公司

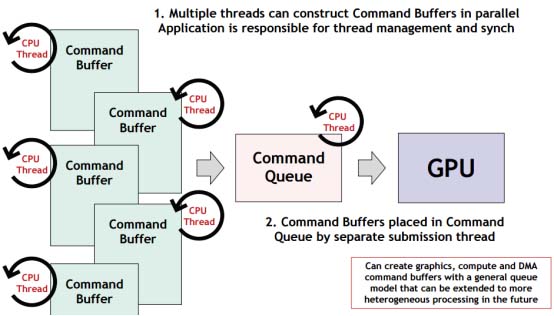

3.4. Vulkan多線程支持

新一代圖形接口,Vulkan-天津馳正科技有限公司

Vulkan作為一個直接提供GPU硬件功能的接口而不在負責多線程渲染的調度以及線程并發訪問的安全保護等工作,這意味着Vulkan接口内部不再像OpenGL ES一樣有過度的線程同步,CPU/GPU同步等操作。這些操作會為接口的運行效率帶來不可預測的影響。如上圖所示,每個獨立的線程都可以并行地生成渲染的command buffer,這些command buffer最後會被提交給一個統一的command queue,GPU會按照command buffer提交的順序來執行。任何需要跨線程訪問的資源,都需要應用自己保證訪問的一緻性。

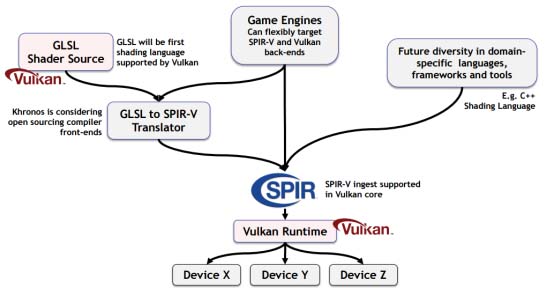

3.5. Vulkan的shading language環境

Vulkan不再使用GLSL作為shading language的輸入,而是使用一個統一的中間代碼(SPIR)作為輸入。OpenGL/OpenGL ES或者遊戲引擎使用的GLSL都會被一個SPIR-V解釋器翻譯成SPIR表示。未來其它的shading language或者通用計算的語言也會被翻譯成SPIR作為Vulkan的輸入。這可以使Vulkan驅動專注于shader的後端優化,而不是前端的語法解析,語義分析等。對于GLSL轉SPIR,Khronos正在考慮實現一個編譯器前端來幫助應用程序轉換。

新一代圖形接口,Vulkan-天津馳正科技有限公司

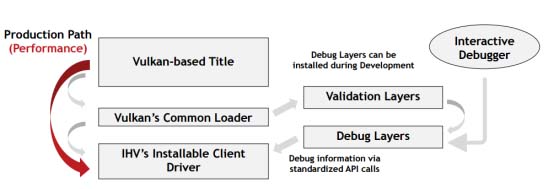

3.6. Vulkan工具架構

新一代圖形接口,Vulkan-天津馳正科技有限公司

Vulkan提供靈活的架構可以使應用按照需求來啓用驅動的錯誤檢測和調試信息。如果應用是一個驗證良好(hǎo)的程序,那麽應用就直接使用Vulkan接口來訪問GPU,不做任何的錯誤檢測和調試,這可以節約大量的CPU開銷,提升應用的性能。反之,應用可以通過Vulkan提供的Debug Layer和Validation Layer來實現錯誤檢測和調試信息的輸出。這使得應用在開發調試時可以獲得大量的有用信息。一旦應用發布又可以去除掉這些CPU開銷,使得性能提升。
