客戶需求
客戶經營礦山機械的開發和生産,現在需要對現有老舊礦山挖鬥進行更新優化和創新。礦山挖鬥本身較大,長度約3米,主 要掃描區域為挖鬥前裝配挖齒的部分,将挖鬥主體與配件挖齒裝配,進行開模加工。

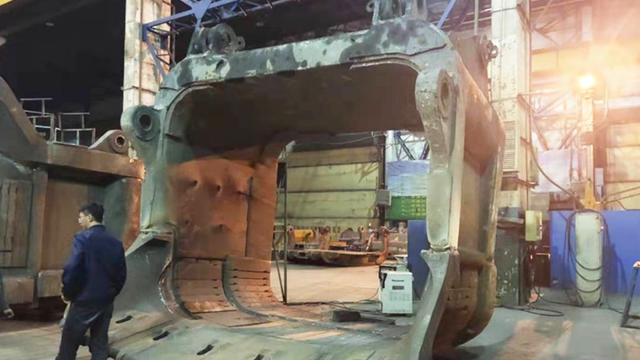

實地照片
逆向工程的關鍵環節
逆向設計的主要流程:産品樣件→數據采集→數據處理CAD/PS/3D MAX→模型重構→生産制造→新産品,其中數據采集、數 據處理、模型重構是産品逆向設計的三大關鍵環節。
使用光學追蹤3D掃描儀,在采集實物模型的表面資料時,采集速度快,可形成“點雲”資料,使用方便 ,采集精度高,死角少,且對外界光照無太苛刻的要求。

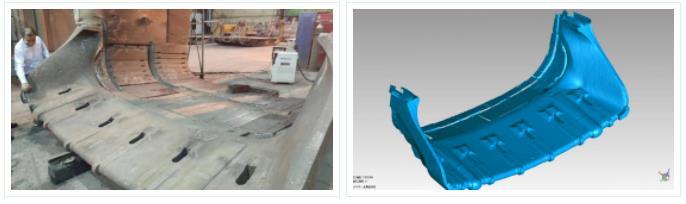

掃描後模型點面基本規整

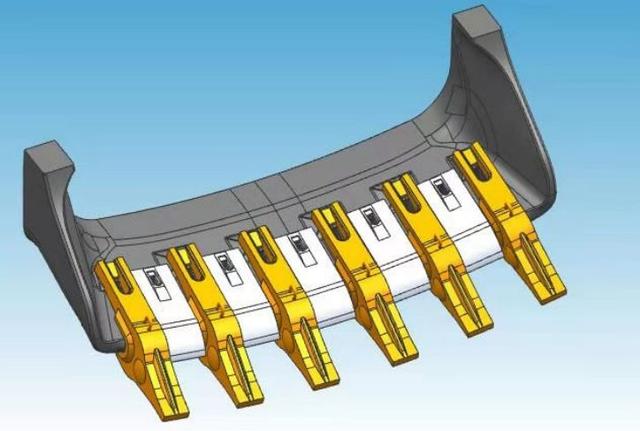

部件模型展示:
挖鬥正面

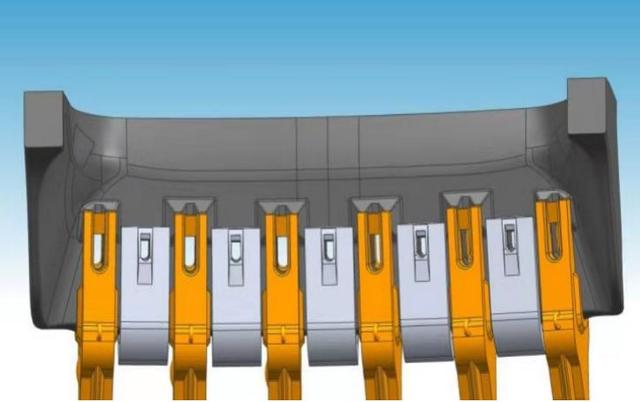

挖鬥背面

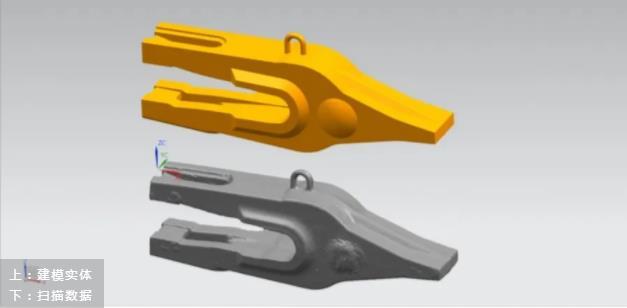

大牙

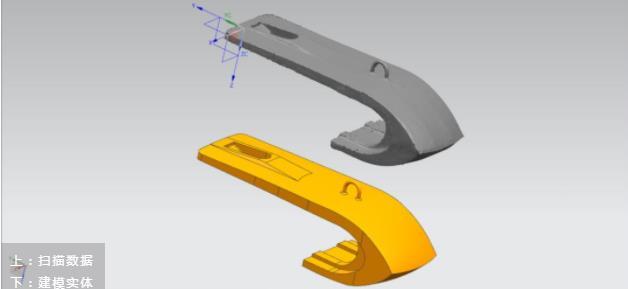

護牙
虛拟裝配修模型耗時共2-3小時,與傳統手繪建模相比大大降低時間及成本,解決了設計周期長的問題。
