1.  系統方案

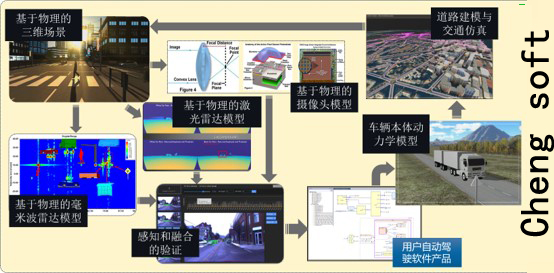

車輛駕駛模拟訓練場景編輯平台提供了基于物理的三維場景建模、基于語義的道路事件建模、基于物理光學屬性的攝像頭和激光雷達的仿真、基于物理電磁學屬性的毫米波雷達的仿真，從而實現多傳感器、多交通對象、多場景、多環境的實時閉環仿真。其主要功能如下：

1)      開放式場景編輯模塊，自定義設定道路和交通場景，可以自定義設定道路兩旁的建築物，綠化帶等等；

2)      可以根據用戶需求，自定義設定道路場景上的交通流，可以自定義設定道路上來往的車輛，行人和交通指示燈；

3)      可以根據客戶需求，自行設定主動駕駛（或算法控制車輛）的車輛動力學參數；

4)      支持高精度的三維場景仿真和基于環境光的模拟；

5)      支持高精度的物理屬性的傳感器仿真，包括毫米波雷達的仿真、攝像頭的仿真和激光雷達的仿真；

6)      此外，考慮到能更加逼真地反映“人—車—路”在環仿真測試，該平台還提供了多種開放的接口。

2.系統構成

下面分别介紹本平台各模塊的構成。

2.1自定義道路環境

車輛駕駛模拟訓練場景編輯平台提供了一套自定義道路場景的設計工具，具備直道、彎道、曲線等設計能力，支持道路寬度、長度、半徑、方向、車道數量、車道方向、車道限速、車道類型等的編輯。

2.2.自定義交通場景

車輛駕駛模拟訓練場景編輯平台，還提供了快捷的基于語義的道路交通流設計，包括車道行駛規則、車輛及行人行為、交通指示牌行為，以及某一時刻各交通對象交通行為的精确數據輸出。此外，交通對象的行為也可以人為定義，包含如車輛駕駛行為、突然變道、突然加速、行人亂闖紅燈和人行道等一系列場景的仿真，同時軟件内部車輛和行人之間可自定義交互與否，即可仿真自動避讓行人和忽視行人發生碰撞等行為。

2.3.構建車輛動力學模型

除了上述的道路場景以及交通流的搭建能力之外，車輛駕駛模拟訓練場景編輯平台同樣提供了基于總成特性的車輛動力學模型，并提供了以下性能參數的配置：

1）底盤參數，如長寬高、軸間距、重量等；

2）性能參數，如最大時速、引擎轉速等；

3）轉向參數；

4）輪毂參數；

……

同時，軟件還提供了各類特性參數的預定義實驗數據，方便用戶對所定義車輛的特性進行快速的測試驗證。相關的實驗數據有：

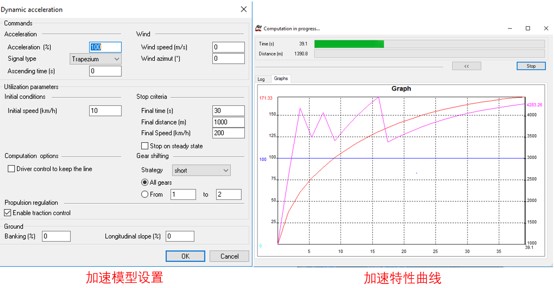

1）加速特性實驗數據；

2）刹車特性實驗數據；

3）轉彎特性實驗數據；

4）方向盤特性實驗數據；

5）側風實驗數據；

6）障礙物和轉彎實驗數據；

……

2.4.基于物理真實的三維場景建模

在無人車輛的物理仿真中，除了前述關于道路場景，交通流以及車輛動力學模型的建模能力外，車輛駕駛模拟訓練場景編輯平台的最大特點和優勢在于提供基于物理真實的三維場景建模和引擎的圖形算法。使得上述的場景的構建與物理真實達到一個高匹配度，以此對無人車中傳感器的感知和後期控制算法的驗證提供了很好(hǎo)的準确性和真實性，以減少場景搭建的缺陷所帶來的傳感器和感知算法的決策錯誤。

在整個基于物理真實的建模平台搭建中，車輛駕駛模拟訓練場景編輯平台會通過對以下物理真實參數的定義和基于引擎的圖形算法來保證仿真的準确性和真實性：

環境光源的定義，包括：

1）天空的照度值；

2）基于經緯度的太陽光的照度和位置定義；

3）環境場景中各種點光源以及面光源的定義；

4）車輛照明系統的光源定義；

5）環境場景中包括道路，建築，車身等一系列材料表面光學屬性的定義。

2.5.基于物理的智能頭燈照明仿真系統

随着智能駕駛輔助系統（ADAS）的逐漸普及和行業發展，車輛智能化頭燈照明系統也逐漸成為當前行業的發展趨勢和應用熱點。通過平台特有的物理級仿真引擎，為客戶提供真實的車輛頭燈路面光型分布測試和動态駕駛與智能頭燈仿真測試。

除了前述在三維環境建模中通過設備進行材料表面光學屬性的采集與賦值外，為了保證接近真實的物理仿真光型，平台模塊同樣對光源進行仿真模拟，包括車燈光源，自然光光源，路燈光源等。定義方式包含如：

1）光源光強分布IES文件；

2）光源光譜文件；

3）光源強度等；

如下圖所示分别為不同光源的光譜分布和車燈光源的IES定義文件。

基于環境和光源的物理仿真，可以實現車輛前照燈遠光，近光，側燈的切換以及光強的實時切換控制，同時豐富的光度學分析工具，包含色度學，光度學，等照度線，等照度區域等信息便于分析光分布情況。
